聲波定位技術在燃?xì)釶E管道探測中的

應用研究

曹川 宋健 蘇立柱

（西安大地測繪股份有限公司，陜西 西安 710199）

摘要：聲波定位技術應用于燃?xì)獾叵翽E管道探測，是一種較好解決燃?xì)釶E非金屬管道探測定位的技術方案。這一技術的有效利用很好地解決了天然氣非金屬PE管道探測定位這一技術難題，也激發了國內管線探測行業廣大科研人員的研發熱情，并催生了國內相關儀器設備廠商自主研發、生產的國產化。

關鍵詞：聲波定位技術；PE管道；地下管線探測；聲波振蕩器

0 引言

隨著我國經濟的發展和城鎮化建設的加快，天然氣的使用越來越普及，燃?xì)夤艿赖慕ㄔO(shè)也越來越頻繁，據相關統計資料顯示，至2022年，我國長輸天然氣管道總里程11.8萬千米（含地方及區域管道）、城鎮燃?xì)夤艿揽傞L度約為98.9萬千米，..燃?xì)夤艿缆裨O(shè)總長度突破了110萬千米。隨著科學技術的發展，原有使用的鋼、鑄鐵等金屬管道材質被玻璃鋼、PE管、PP-R管、UPVC管等非金屬管道材質所替代。這些新型材質管道具有抗沖擊性強、抗開裂性好、耐老化、耐腐蝕、重量輕、造價低等一系列優點。因此近年來，在市面上聚乙烯管道（簡稱PE管道）使用于國內城市燃?xì)庑袠I(yè)中越來越普遍 。而現有輕便、快捷常用的管線探測設備幾乎均為金屬管線探測儀，無相應的PE管道探測設備，這就促進了聲波定位技術在燃?xì)釶E管道探測中的使用和發展。現實證明，聲波定位技術應用于地下燃?xì)釶E管道探測，是一種較好解決非金屬燃?xì)釶E管道探測定位的技術方案。

1. 1  聲波定位技術與常規電磁感應法的區別

聲波定位探測燃?xì)釶E管道技術與常規電磁感應法探測技術的區別主要有以下四方面。一是聲波定位探測燃?xì)釶E管道技術只有主動源法，無被動源法；二是聲波定位探測燃?xì)釶E管道技術只能運用于輸送氣體介質的管道探測，無法運用于其他介質輸送管道的探測；三是聲波定位探測燃?xì)釶E管道技術須激發氣體介質傳輸信號，而不是激發管道本體傳輸信號；四是聲波定位探測燃?xì)釶E管道技術，是通過接收音量和音波強弱信息的綜合分析.終演算推導出管線中心平面位置，而不是通過一種數據運算、分析獲取探測成果。

1. 2  聲波定位技術原理

聲波定位探測燃?xì)釶E管道技術是以主動聲源探測法為工作原理，以聲波傳導作為技術核心，用聲波衰減的強弱來判定目標管線的準確位置。具體內容是先運用主動聲源發射主體—音頻器發射裝置（發射機），向燃?xì)釶E管道內發射特定頻率的聲波信號，通過氣體振蕩器將聲波信號激發于管道傳輸介質—天然氣，信號通過氣體介質沿管道定向傳播至遠端，該聲波信號在管道壓力氣體中定向傳播的同時，透過管壁振動介質土壤并立體傳播至地面；同時利用主動聲源接收主體配件—拾音器（接收機），在地面上捕捉該主動源聲波信號，通過接收到的相同頻率但強度不同的振動信號，運用接收機內置芯片據實運算、分析，將接收信號以聲音和柱狀圖形式顯示，并通過持續接收信號點附近的聲音及柱狀圖衰減幅度，找到目標管線管的垂直擾動范圍，實現對管道平面位置的..定位。聲波定位探測燃?xì)?PE管道技術原理圖如圖 1 所示。

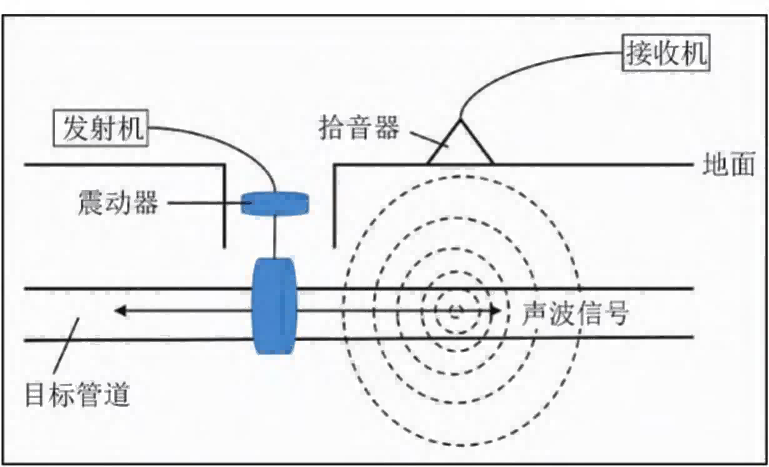

圖1 聲波定位探測燃?xì)釶E管道技術原理

聲波定位探測燃?xì)釶E管道技術受一定地質條件、地表環境影響，但相對沒有電磁感應法使用時所受影響那么大。本文主要以國內幾家廠商自主研發、生產的設備為依據，通過現場試驗燃?xì)釶E管道埋設平面位置探測數據與開挖量測實際埋設面位置數據做比對，其探測精度中誤差值均可滿足現有相應行業規程、規范的管線探測成果使用技術標準。因此，此類設備可以推廣應用于天然氣PE管道探測定位工程項目。

1. 3  聲波定位技術探測燃?xì)釶E管道的優缺點和適用范圍

聲波定位探測燃?xì)釶E管道技術，具有探測精度高、探測連續性強、探測距離遠、不受電磁輻射干擾，受地質條件、地表環境限制影響小等優點。同時，可解決燃?xì)釶E管道無法..定位這一非金屬管線探測的行業技術難題。當然，聲波定位探測燃?xì)釶E管道技術作為一種新引進的探測技術手段，也存在一些缺點，比如僅僅只能探測有天然氣介質輸送的管道，探測作業時主動聲源發射主體—音頻器發射裝置必須與輸送氣體介質連通（存在較大..風險隱患），目前市面上生產的聲波定位探測PE燃?xì)夤艿纼x器設備僅能進行探測定位而無法定深等。

聲波定位探測燃?xì)釶E管道技術主要應用在天然氣管道探測工程項目中，其他輸送氣體介質的管道也可以進行探測定位。以現有的設備技術手段，生產作業.佳的探測條件是主動聲源接收主體—聽音器接收機（探測點），距離主動聲源發射主體—音頻器發射裝置連接點（激發點）長度在1000~1500m以內，探測管道的埋設深度不大于4m , 能夠一次性..探測管線位置。如果超深、超長，則需要采用其他綜合分析方法，或者變換主動源聲波激發點與接收點的距離才能準確探測出目標管道位置，..其探測精度。如，加大發射功率、加大接收功率、變換發射（接收）頻率、變換拾音探頭模式、單用聽音模式、單用數顯模式及聽音和數顯二合一綜合分析模式等。

燃?xì)夤艿朗枪芫€家族里面運行使用..隱患風險.高的一類，高壓力運輸，且易燃易爆。為指導聲波定位技術在燃?xì)釶E管道探測工作中的有效運用，在日常工程項目生產時，應細化關鍵的探測工藝流程，緊抓..生產操作環節，..探測生產作業的順利實施。

聲波定位技術探測燃?xì)釶E管道工作主要包括資料收集與分析、現場踏勘、探測儀器方法試驗、技術方案編制、技術交底與..培訓、PE管道探測、PE管道測量、探測與測量數據融合處理、質量分析、成果制作等工作內容，聲波定位技術探測燃?xì)釶E管道工作流程如圖2所示。

圖2 聲波定位技術探測燃?xì)釶E管道工作流程

(1) 資料收集與分析

聲波定位技術探測燃?xì)釶E管道工作開展前先要做好資料的準備和分析，收集所有管線工程相關的設計圖、變更圖、竣工圖及施測區域內已有控制成果及其坐標和高程系統，大比例尺地形圖等，尤其是要統計閥門井、非開挖大埋深管線的位置和長度，并分析這些成果的使用及參考價值。

(2) 現場踏勘

聲波定位技術探測燃?xì)釶E管道工作開展前，還需對測區進行現場實地踏勘。踏勘內容主要包括協調委托方及施工單位，作業區域路網分布及交通情況，準確找到探測工作開展時能連接音頻器發射裝置的閥門井位置；摸清管道埋設的大概位置和覆土類型，為后面探測儀器方法試驗尋找合適的場地；確認待測目標管線的材質和管徑并做記錄，作為采取何種探測技術手段開展生產的依據；查看閥門井內是否埋設有示蹤線，是否可利用示蹤線進行電磁感應法探測驗證等。

(3) 探測儀器方法試驗

根據現場踏勘選擇的試驗場地，在已知管線平面位置的地點進行方法試驗，以確定聲波定位技術探測燃?xì)釶E管道的.小、.大、.佳收發距及.佳工作頻率、.佳工作功率；通過數據的比對，可以得到每臺接收儀器的定位誤差及轉向差，并提煉出每臺接收儀器使用時的.佳探測平面位置讀數矯正范圍，優化成果精度。

(4) 技術方案編制

資料搜集與分析、現場踏勘及探測儀器方法試驗完成后，需要及時編制具體的探測作業施測技術方案，包括但不限于工作任務、作業依據、儀器選用、作業內容、人員安排、..保障等。

(5) 技術交底與..培訓

技術方案編寫完成后在項目作業技術員開展生產前，必須進行技術交底和..培訓，一是解讀本技術方案的作業具體要求、技術細節注意事項、測區劃分方案等；二是學習..生產作業注意事項，著重強度音頻器發射裝置與天然氣管道連接的..操作流程，工作生產時嚴格按照設備生產商儀器操作手冊的安裝步驟安裝連接，預防..隱患，....生產。

(6) PE管道探測與測量

使用燃?xì)釶E管道聲波定位探測儀探測天然氣PE管道時，首先需要找到連接音頻器發射裝置的天然氣閥門井。在開井作業前，必須在作業井四周設置..警示隔離帶，掛上施工作業警示牌—“天然氣施工作業閑人禁入”。清理好探測施工作業的各項工具及儀器設備，用專制工具打開閥門井井蓋，準備進行聲波定位探測儀發射機安裝連接。發射機安裝連接主要步驟為：

①取下閥門井內天然氣管道放散閥堵頭，清理堵頭管道內異物，....的前提下打開放散閥閥門排氣3~5秒，以便排氣沖掉放散閥管道與主管連通間氣體內的水分、灰塵及其他異物（..后面激發的聲波信號與氣體介質緊密接觸），然后關閉閥門；

②檢查聲波定位探測儀發射機氣體振蕩器排氣閥閥門是否關閉，在..振蕩器閥門關閉的前提下將振蕩器安裝到天然氣放散閥管道上，再緩慢打開天然氣管道放散閥，使天然氣氣體介質進入振蕩器內，在打開閥門過程中一定要慢，可以間隔1~2秒停頓，以免損壞安裝接口密封處的內隔膜；

③打開振蕩器排氣閥閥門，通過振蕩器排氣軟管排氣5~8秒，排出振蕩器內原有空氣，以便..振蕩器內充滿天然氣氣體介質，并關閉閥門；

④檢查振蕩器與天然氣排氣閥管道連接處、振蕩器設備是否漏氣，在..無任何天然氣氣體介質泄漏的情況下，連接電源啟動按鍵。

啟動聲波定位探測儀發射機后，聲波振蕩器將設置的特定頻率聲波信號傳遞到天然氣氣體介質中，該聲波信號順著天然氣管道氣體介質雙向傳播，并通過管道周圍的介質垂直傳遞到地面上，通過與聲波定位探測儀發射機配套生產的接收機，接收發射的特定頻 率聲波信號便可在地面上探測標定對應的管線特征點 。再根據工程項目的具體要求，采用相應的測量手段，獲取標定管線特征點的平面坐標和高程，完成PE管道的探測與測量生產工作內容。在連接音頻器發射裝置及開機探測天然氣PE管道整個作業期間，嚴禁任何明火進入閥門井..警示隔離帶區域內。

(7) 數據處理、質量分析及成果制作

測后數據處理是將聲波定位技術探測燃?xì)釶E管道獲取的探測數據、測量數據輸入到專用數據處理軟件中，通過軟件自動融合處理，并生成需要的工作成果 。如圖、庫、表等電子成果。數據質量分析主要分為外業質量分析和內業質量分析。外業數據質量分析主要通過重復探測、測量和 開挖驗證等方法確認探測、測量數據的真實有效性；內業數據質量分析主要是通過專用的數據處理軟件，對輸入的探測、測量數據進行內業查錯處理，..融合數 據的邏輯性、一致性、標準性等數據屬性合理合規。

成果制作是在..數據質量的情況下，根據工程項目需要的數據成果要求，通過專用軟件將數據處理與制作，形成燃?xì)釶E管道探測數據成果 。一般為燃?xì)釶E管道探測管線設計總結文件、地下管線圖文件、管線成果表文件、管線數據庫文件等。

聲波定位技術應用于探測燃?xì)釶E管道項目工程生產，近幾年來在國內開展非常廣泛。這一技術的有效利用很好地解決了天然氣非金屬PE管道探測定位這一技術難題，也激發了國內管線探測行業廣大科研人員的研發熱情，并催生了國內相關儀器設備廠商自主研發、生產的國產化。現如今大批投入項目生產的燃?xì)釶E管道聲波定位探測儀，幾乎清一色為國產自主研發、生產的，并打破了國外進口探測設備對中國探測行業幾十年的壟斷。燃?xì)釶E管道聲波定位技術的成功，為非金屬管線探測的技術難題解決提供了很好的方向和思路，也為國內探測領域注入了新的活力。但也存在一些缺陷，比如聲波定位技術在實際生產中，對比現有的金屬管線探測儀如何快速、有效地篩選地面接收信號，準確地確定平面位置定位技術還需逐步..；市面上現有的聲波定位PE管道探測儀器設備均只能定位還無法定深，不能..測評其平面、埋深的綜合作業精度。國產自主研發、生產聲波定位PE管道探測設備的廠商均為民營小微企業，其綜合研發、生產能力有限，在儀器設備的整體設計、生產、制造方面還需改進，如設備使用的輕便性、耐久性和穩定性，操作界面的簡潔性、友好性，以及售后服務的及時、..跟進等等?？傮w來說，聲波定位技術在燃?xì)釶E管道探測中的成功應用，為我們管線探測行業解決非金屬探測這一技術難題邁出了堅實的一步。因此，在今后的生產、工作中，需要管線行業內相關科研人員、儀器廠商，更加積極地參與、投入到管線探測技術的研發、實踐中，早日實現聲波定位、定深燃?xì)釶E管道探測技術的有效融合，..攻克燃?xì)釶E管道探測生產作業這一技術難關，為燃?xì)夤艿肋@一高危管線家族的..運營保駕護航。
